Ultraschallprüfung von Scheiben und Ringen
Prüfaufgabe
- Prüft zuverlässig Scheiben, Ringe und zylindrische Komponenten
- Zwei Drehvorrichtungen mit gleicher Tragfähigkeit
- Parallele Prüfung und Beladung ermöglicht Erhöhung des Durchsatzes
- Je nach Ausführung eine oder mehrere Drehvorrichtungen/Rollenböcke zur Reduktion von Rüstzeiten
Features
- Flexibles und zuverlässiges System für verschieden große Bauteile
- Kein aufwendiges Drehen der Werkstücke notwendig
- Schwenkachse ermöglicht eine Ultraschallprüfung von Ober- und Unterseite
- Prüfung der Komponenten von der äußeren Mantelfläche (Umfang), als auch von der Unter- und Oberseite
Technische Daten

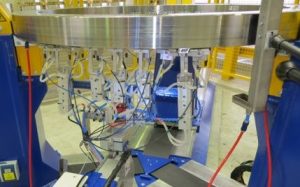

- Pneumatisch betätigtes Prüfsystem (Anzahl der Prüfköpfe je nach Anforderung)
- Phased Array oder konventionelle Ultraschallprüftechnik
- Kamerasystem zur Überwachung der Inspektion
Inspektion von Ringen und Scheiben
- Max. Durchmesser: 6500 mm
- Max. Höhe: 150 mm bis 2500 mm
- Max. Gewicht: 30 t
Wir sind Ihr zfP-Spezialist.
Metallverarbeitung | Bahnwesen | Luft- und Raumfahrt
Applikationsbeispiel
Ultraschallprüfung von Wälzlagerringen und Zahnrädern für Windkraftanlagen
Aufgrund der hohen qualitativen Anforderungen von Wälzlagern für Windkraftanlagen werden in verschiedenen Fertigungsstadien die Ringe mit einem SIRO-MAN geprüft. Dies ermöglicht im Falle eines Materialfehlers eine Ableitung der entsprechenden Schritte bereits sehr zeitig im Fertigungsprozess.
Andere Ringe werden nach der Ultraschallprüfung mit dem SIRO-MAN zu Zahnrädern weiterverarbeitet. Die Prüfung in einem zeitigen Fertigungsstatium der Ringe ermöglicht es beispielsweise in späteren Prozessschritten die Fräskonturen so zu legen, dass Materialungänzen nicht mehr im Bauteil liegen.
